Presswerkzeuge bis 50 mm


Download Prospekt Presswerkzeuge


Download Bedienungsanleitung 3 bis 8 mm Presswerkzeuge


Download Bedienungsanleitung 10 bis 50 mm Presswerkzeuge




Hochwertige Presswerkzeuge sind äußerst wichtig um dauerhaft präzise arbeiten zu können. Jedoch kann das ständige auseinander- und zusammenbauen, besonders bei großen Presswerkzeugen, auf Dauer sehr anstrengend sein. Hier macht das in Deutschland entwickelt und gefertigte Presswerkzeug der Maassen GmbH einen entscheidenden Schritt nach vorne: Nie war es einfacher, Presslinge zu erstellen. Warum?

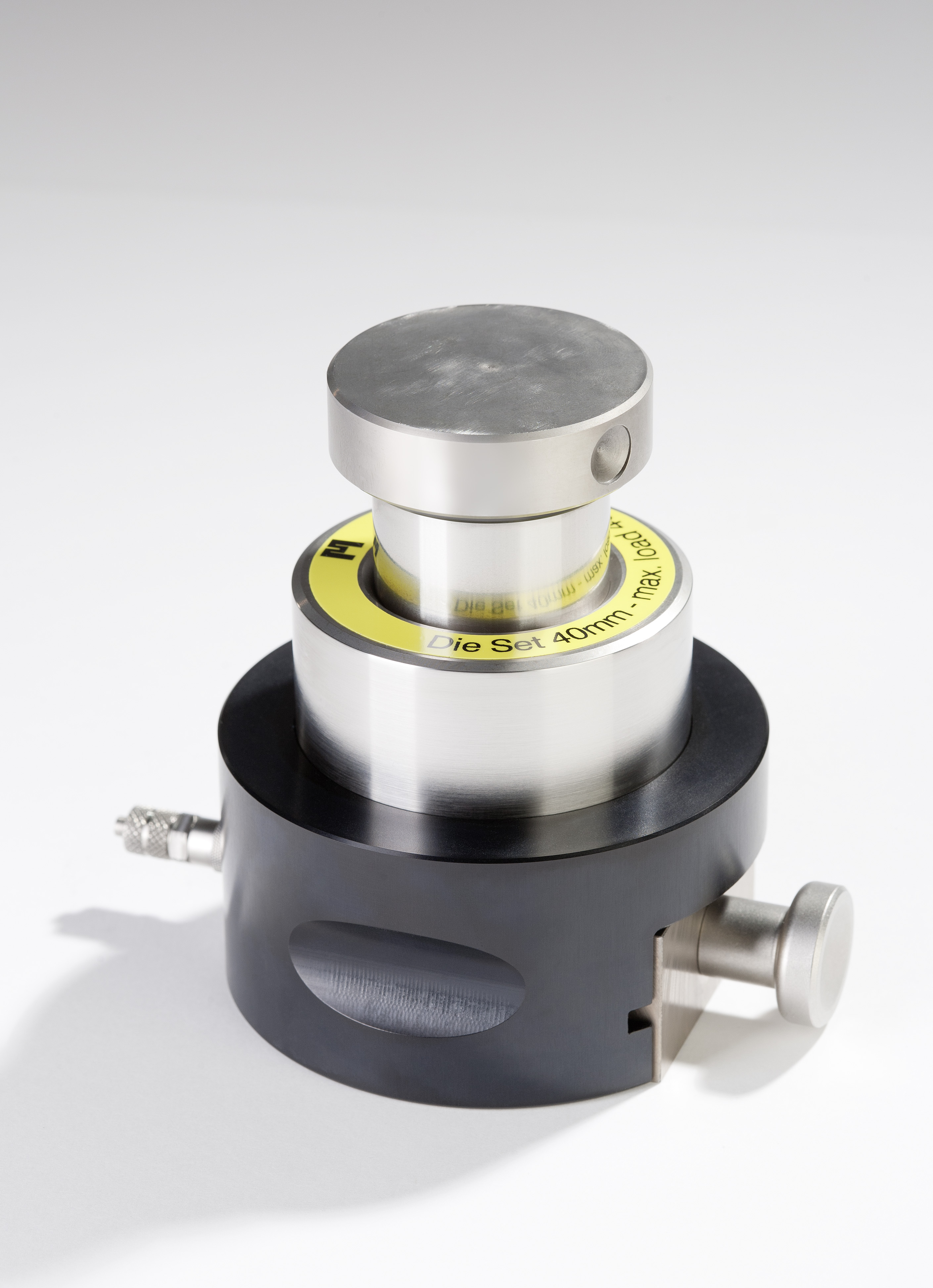

Die schwarze Aufnahme besteht aus eloxiertem Aluminium und die restlichen Elemente aus hochfestem Edelstahl. Nun ist im Vergleich zu bisherigen Variante das Handling auch verblüffend einfach:



  • Presswerkzeug wie üblich befüllen, Stempel aufsetzen und pressen

  • nun statt demontieren einfach den Schieber am Knopf herausziehen und mit leichtem Druck den Pressling nach unten auswerfen

  • fertig!

Press1 Press2 Press3 Press4

Und das Besondere: Wer das Presswerkzeug „über Kopf“ einsetzt, kann den Pressling sogar erschütterungsfrei nach oben heraus drücken. Schonender geht es kaum, auch Proben die sonst leicht zu Rissbildung oder abgeplatzten Kanten neigen werden perfekt.

Falls Sie die Proben evakuieren möchten, liefern wir einen hochwertigen Adapter zum einfachen an- und abklemmen des Vakuumschlauchs mit.



Wieder anders sind unsere 3, 5 und 8 mm Presswerkzeuge. Durch deren kompakte Bauweise können nicht nur Kosten gespart sondern diese in jedes vorhandene 13 mm Presswerkzeug eingesetzt werden wenn Sie ein Vakuum anlegen möchten. Natürlich sind diese Mini - Presswerkzeuge auch ohne „Halter“ verwendbar. Werden mit Einfülltrichter und Auswurf-Hilfe geliefert.

In Verbindung mit unseren Laborpressen ist optional auch eine Zentrierhilfe verfügbar die einfach auf die Zylinderplatte gesteckt werden kann.

5 mm PWZ

weitere Merkmale:

  • Das 13 mm Maassen - Presswerkzeug kommt serienmäßig in einer schmucken Holzkassette (optional für 32 und 40 mm)

  • Das 32 und 40 mm Presswerkzeug ist einfach miteinander kombinierbar da es die selbe Basis verwendet und kann günstig als Set im Hartschalenkoffer erworben werden.

  • Alle Presswerkzeuge bis auf 3, 5 und 8 mm verfügen über einen Adapter um den Vakuumschlauch komfortabel und schnell an- und abklemmen zu können.

 Best.Nr.:

 Beschreibung:

 Max. Druck

 54KB300M-H

 3 mm Presswerkzeug mit Pressstiften aus Hartmetall

 1,5 to

 54KB500M-H

 5 mm Presswerkzeug mit Pressstiften aus Hartmetall

 4 to

 54KB800M-H

 8 mm Presswerkzeug mit Pressstiften aus Hartmetall

 6 to

 54KB1300M

 13 mm Presswerkzeug in Holzkassette

 10 to

54KB1300M-H

 13 mm Presswerkzeug mit Pressplatten aus Hartmetall in Holzkassette

 14 to

 54KB1600M

 16 mm Presswerkzeug Maassen

 20 to

 54KB2000M

 20 mm Presswerkzeug Maassen

 24 to

 54KB2500M

 25 mm Presswerkzeug Maassen

 30 to

 54KBX32M

 32 mm Presswerkzeug, Holzkassette optional

 30 to

 54KBX40M

 40 mm Presswerkzeug, Holzkassette optional

 40 to

 54KBX3240M

 Kombi-Set 32 und 40 mm in Hartschalenkoffer

 30 / 40 to

 54KBX50M

50 mm Presswerkzeug Maassen

50 to

Für alle Größen sind natürlich auch Ersatzpressplatten (immer im 2er Set) und Ersatz - O-Ringe erhältlich.



Presswerkzeuge ältere Bauart



Neben unseren eigenen Presswerkzeugen bieten wir auch noch Presswerkzeuge älterer Bauart an, falls kurzfristig eine Zwischengröße benötigt wird, die noch nicht in der Maassen – Version erhältlich ist.


Dieses besteht aus einem Unterteil mit aufgestecktem Grundkörper, zwei Pressplatten sowie einem Pressstempel und einem Auswurfring. Um den fertigen Pressling zu erhalten, muss der Grundkörper vom Unterteil getrennt und per Auswurfring herausgedrückt werden.

press5_acdc589284.jpg press6_62ad112962.jpg

 Art. Nr.:

 Beschreibung

 Max. Druck

 54KB600

 6 mm Presswerkzeug

 2 to

 54KB602

 2 Ersatzpressplatten 6 mm




 54KBX350

 35 mm Presswerkzeug

 30 to

 54KBX352

 2 Ersatzpressplatten 35 mm



 5425700

 13 mm Presslingshalter


 54KBxxx4

 O-Ring Set für Presswerkzeuge


Ersatzplatten aus Wolfram-Karbid ebenfalls erhältlich.



Vakuumpumpe

Besonders bei der Herstellung von K-Br. Presslingen empfehlen wir die Verwendung einer Vakuumpumpe, um klare, hochwertige Presslinge zu erhalten. Die von uns angebotene Pumpe ist aber grundsätzlich für alle Presswerkzeuge geeignet.


Art.Nr. 54VP2000    Kompakte Vakuumpumpe, zur Evakuierung aller Presswerkzeuge geeignet.
